电子称接地装置可以避免雷雨天气的影响 ，这篇文章重点介绍了在志荣电子称（electronic scale）系统中，仪表、接线盒及称重传感器等部位接地（earthing）装置的优化，从而达到?；ぶ救俚缱映疲╡lectronic scale）设备，确保计量工作正?？沟哪康?。

    1.概述

    雷电（thunder）是雷雨季节常见的自然天气现象，而一 些置于空旷场地上的为进出物资计量的大型电子 秤、电子皮带秤等设备，由于其工作环境为弱电 形式的低电压，周围禁止高电场、高磁场存在， 很容易遭受雷电（thunder）的袭击。而现代微电子设备又具 有先进、灵敏等特点，自动化程度较高，一旦志荣电子称（electronic scale）系统出现故障，将直接影响到正常的计量 秩序和生产计划，因而，必须随时确保计量志荣电子称（electronic scale）设备的安全，以防止志荣电子称（electronic scale）设备遭受到雷电（thunder）的 破坏。

    2.志荣电子称（electronic scale）设备的接地（earthing）原理及存在的问题

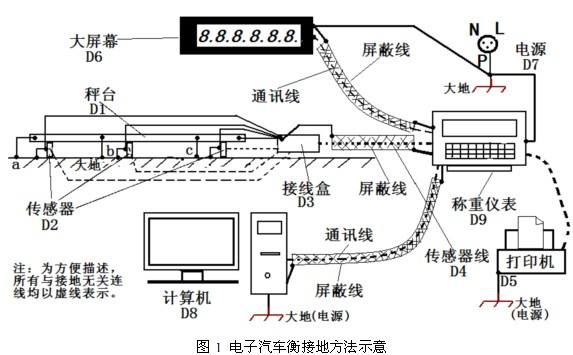

    在志荣电子称（electronic scale）系统中，由称重传感器、接线盒、 仪表、计算机各环节组成的接地（earthing）系统是保障计量 设备系统正常运行的重要部分。当雷电（thunder）引起静电 感应及电磁感应，而造成设备上产生高电位时， 能够通过接地（earthing）系统中的大电流导流通路，迅速放 电，使志荣电子称（electronic scale）设备得到有效?；?。若称重仪表、 接线盒及称重传感器等任何部位的接地（earthing）不良，在 雷雨季节，都有可能遭到雷电（thunder）的破坏，导致系统 部分瘫痪至整体瘫痪。

    因而，我们在曰常维护时，应对志荣电子称（electronic scale）设 备的接地（earthing）装置进行全面仔细的检查。通过检查我 们发现一些志荣电子称（electronic scale）设备主要存在以下问题：

    （1）接地（earthing）线外观有破损、脱落，造成接触不良；

    （2）接地（earthing）线及接地（earthing）桩锈蚀；

    （3）利用兆欧表检查称重传感器对地电阻大 于4欧姆 ；

    （4）称重秤体及接线盒无接地（earthing）线；

    （5）称重仪表、计算机的外壳接地（earthing）不良。 针对上述问题，我们分析认为这是由于使用 现场环境恶劣、使用年限较长或设备老化、锈蚀 严重，从而造成接地（earthing）系统的损坏。

    3.志荣电子称（electronic scale）设备防止雷击的解决措施和方法

    （1）对于没有接地（earthing）装置的设备应重新敷设接 地线，使之接地（earthing）良好。对于接地（earthing）线外观有破损、 脱落以及接触不良的志荣电子称（electronic scale）设备，我们应采取 更换这些损坏的接地（earthing）线，以达到外观完整、接触 良好，确保有效接地（earthing）。

    （2）对于接地（earthing）线及接地（earthing）桩锈蚀的设备，我们 应采取的措施是重新更换新的接地（earthing）线及接地（earthing）桩, 并要达到外观良好、无锈蚀。

    （3）对于称重传感器对地电阻大于4欧姆的衡 器设备，由于每个传感器的底座都通过地脚螺栓 与整个基坑内的钢筋网连通，它与大地接触良好， 因而我们在各称重传感器的承重板上装接地（earthing）螺栓, 通过接地（earthing）线将传感器与底座的地脚螺栓连接起来， 从而达到良好的接地（earthing）效果。

    （4）称重秤体与接线盒的接地（earthing）线要连通，以 形成秤体与接地（earthing）柱之间的大电流导流通道，当有 静电感应在志荣电子称（electronic scale）设备上呈现高电位时，能快 速放电，从而能?；は殖〉闹救俚缱映疲╡lectronic scale）设备不受雷 电损坏。

    （5）称重仪表及计算机应与仪表内接地（earthing）网相 连接，现场的信号电缆线的金属护线屏蔽层要可 靠接地（earthing）。由于称量现场与仪表控制室有一段较长的距离，当出现雷击时，雷电（thunder）可以通过电磁感应， 在信号电缆引线上形成高电位，从而造成传感器、 称重仪表及计算机的损坏。因此，称重传感器的 信号线以及现场控制信号电缆线，都要采用屏蔽 层接地（earthing）来消除电磁感应带来的危害。同时，供电 电源应可靠接地（earthing）并配备避雷装置。

    4.结束语

    通过对各个系统接地（earthing）装置的研究和优化措施, 确保了志荣电子称（electronic scale）设备的安全，把雷电（thunder）带来的危害, 降低到最小程度，为志荣电子称（electronic scale）设备的稳定运行提 供了可靠的保障。
